摘要：本文围绕瓦楞纸箱检测设备的选型与应用展开详细阐述。首先介绍了瓦楞纸箱检测常用的物理性能、强度性能、环境与印刷性能检测设备，包括各类设备的原理、特点、适用范围及影响测试结果的关键因素。接着阐述了仪器设备选型的要点及注意事项，强调标准匹配性、精度与重复性、操作兼容性以及维护与校准的重要性。最后通过某企业智能检测中心的案例，展示了科学选型与规范应用检测设备对提升质量管控的显著成效，为纸包装行业人员提供了全面的技术学习参考。
关键词：检测设备；设备选型；性能检测；质量管控；标准规范；纸包装行业
瓦楞纸箱的质量检测需通过专业检测仪器设备和方法实现对基本物理性能、机械强度性能及环境适应性的全面评估。以下是核心检测设备的测试原理、特点及影响测试结果的关键因素分析：
（一）基本物理性能检测设备
1. 定量取样器与电子天平
(1) 测试方法标准：GB/T 451.2-2023 纸和纸板 第2部分：定量的测定
(2) 测试原理：定量取样器制取 100cm² 标准试样，电子天平称重后计算单位面积质量（定量或克重）。
(3) 特点：取样精度高（偏差≤±1%），天平分辨力0.001g，适用于原纸、瓦楞纸板的基础性能检测。
(4) 适用范围：瓦楞芯纸、箱纸板、涂布箱纸板或瓦楞纸箱的测定。
(5) 影响测试结果的因素：试样面积和天平精度。若取样器刃口磨损导致试样面积偏差超过 ±1%，会直接影响定量计算准确性，需定期校准取样器。
2. 纸板厚度测定仪
(1) 测试方法标准：GB/T451.3-2002 纸和纸板厚度的测定
(2) 原理：在规定压力（如 100kPa）下，通过两平行测量面接触试样，读取厚度值，也可用于纸张紧度计算。
(3) 特点：瓦楞纸板专用厚度仪接触面积更大（10±0.2cm²），压力更低（20kPa），避免压溃瓦楞。
(4) 适用范围：原纸厚度、瓦楞纸板整体厚度测定。
(5) 影响测试结果的因素：测量压力。不同标准压力要求不同（如 GB/T 451.3 为 100kPa，TAPPI T411 为 50kPa），压力偏差会导致厚度值失真。
3. 水分测定仪
(1) 测试方法标准：GB/T 462-2023 纸、纸板和纸浆 分析试样水分的测定
(2) 原理：通过烘箱烘干法（105℃±2℃）或红外法，测定试样烘干前后质量差，计算水分含量。
(3) 特点：烘箱法精度高（符合 GB/T 462），红外法适用于快速检测。
(4) 适用范围：原纸、瓦楞纸板纸箱的水分含量控制。
(5) 影响测试结果的因素：烘干时间。未达到恒重（两次称重差＞0.1%）会导致水分测定偏低。
（二）机械强度性能检测设备
1. 压缩强度试验仪
(1) 测试方法标准：GB/T 2679.8-2016 纸和纸板 环压强度的测定、GB/T 6546-2021 瓦楞纸板 边压强度的测定等。
(2) 原理：以 12.5±2.5mm/min 速度对试样施加压力，记录最大破坏载荷，用于检测边压、环压、平压等强度。
(3) 特点：配备专用夹具（如边压导块、环压试样座），确保测试规范性。
(4) 适用范围：瓦楞纸板边压强度（ECT）、原纸环压强度（RCT）等测定。
(5) 影响测试结果的因素：试样垂直度。边压测试时试样若不垂直，会产生侧向力导致结果偏低，需用导块校正垂直度。
2. 纸板耐破度测试仪
(1) 测试方法标准：GB/T 1539-2007 纸板耐破度的测定
(2) 原理：通过液压系统使弹性胶膜凸起，顶破圆形试样，记录最大压力（kPa）。
(3) 特点：夹盘夹持力≥690kPa，防止试样滑动，胶膜需定期检查弹性。
(4) 适用范围：箱纸板、瓦楞纸板耐破强度测定。
(5) 影响测试结果的因素：胶膜弹性。胶膜老化或弹性不足会导致耐破强度偏高，需按标准定期更换胶膜。
3. 抗张强度试验仪
(1) 测试方法标准：GB/T 12914-2018 纸和纸板 抗张强度的测定 恒速拉伸法
(2) 原理：以恒速拉伸试样至断裂，测定抗张力，计算抗张强度、裂断长。
(3) 特点：分恒速加荷和恒速拉伸两种模式，夹头需牢固夹持试样避免滑动。
(4) 适用范围：原纸抗张强度、裂断长测定。
(5) 影响测试结果的因素：夹头夹持力。夹持力不足导致试样滑动，会使测定的抗张力偏低，需调节夹力至试样不滑动。
4. MIT耐折度测定仪
(1) 测试方法标准：GB/T 457-2008 纸和纸板耐折度的测定
(2) 原理：将试样一端固定，另一端通过摆杆带动做往复弯折运动，设定弯折角度（通常 135°）和张力，记录试样断裂时的弯折次数，以此评估纸张的耐折性能。
(3) 特点：弯折速度可调（通常 60-120 次 /min），张力控制精准（10-200g），配备自动计数和断裂检测装置。
(4) 适用范围：瓦楞原纸、箱纸板等纸张的耐折强度测定，尤其适用于需要反复折叠或具有较高柔韧性要求的瓦楞纸箱原纸检测。
(5) 影响测试结果的因素：试样夹持平整度与张力稳定性。试样夹持不平整会导致局部受力过大提前断裂，张力波动会改变弯折强度，需确保夹持装置平行度并定期校准张力传感器。
5. 纸板戳穿强度测定仪
(1) 测试方法标准：GB/T 2679.7-2005 纸板 戳穿强度的测定
(2) 原理：摆锤带动三角棱形戳穿头穿刺试样，测定消耗的能量（J），反映抗冲击能力。
(3) 特点：摆锤质量可调节，适用于单瓦楞、双瓦楞纸板。
(4) 适用范围：瓦楞纸板动态抗穿刺性能检测。
(5) 影响测试结果的因素：摆轴摩擦阻力。摩擦阻力过大会消耗能量，导致结果偏低，需定期校准摆轴润滑状态。
6. 空箱抗压试验机
(1) 测试方法标准：GB/T 4857.4-2008 包装 运输包装件基本试验 第4部分：采用压力试验机进行的抗压和堆码试验方法
(2) 原理：对整箱施加垂直压力至坍塌，记录最大抗压力，评估堆码能力。
(3) 特点：可容纳大尺寸纸箱（最大边长 2m），压力精度 ±1%。
(4) 适用范围：瓦楞纸箱空箱抗压力（BCT）测试。
(5) 影响测试结果的因素：纸箱放置居中度。纸箱偏斜会导致受力不均，抗压力测定值偏低，需确保试样居中放置。
（三）环境与印刷性能检测设备
1. 跌落试验机
(1) 测试方法标准：GB/T 4857.5-1992 包装 运输包装件 跌落试验方法
(2) 原理：将包装件提升至规定高度（0.5~2m）自由跌落，观察破损情况。
(3) 特点：支持面、棱、角跌落，高度调节精度 ±5mm。
(4) 适用范围：瓦楞纸箱运输冲击抗性测试。
(5) 影响测试结果的因素：跌落角度。角度偏差会改变冲击点，导致结果失真，需校准台面水平度。
2. 零跌落试验机
(1) 测试方法标准：GB/T 4857.5-1992 包装 运输包装件 跌落试验方法
(2) 原理：将包装件置于特定平台上，通过平台瞬间释放或倾斜，使包装件在接近零高度的状态下发生倾倒或撞击，检验纸箱在低冲击下的结构稳定性和对内部产品的保护能力。
(3) 特点：跌落高度极低（通常≤50mm），冲击速度可控，可模拟人工搬运、堆垛时的轻微跌落或倾倒场景。
(4) 适用范围：轻质、易损物品包装用瓦楞纸箱的低冲击抗性检测，如电子产品、精密仪器等包装纸箱。
(5) 影响测试结果的因素：平台释放速度与平整度。释放速度不稳定或平台不平整会改变冲击力度和方向，导致测试结果不准确，需定期校准平台机械结构和传感器。
3. 振动试验机
(1) 测试方法标准：GB/T 4857.7-2005 包装 运输包装件基本试验 第7部分:正弦定频振动试验方法、GB/T 4857.23-2021 包装 运输包装件基本试验 第23部分：垂直随机振动试验方法。
(2) 原理：模拟运输振动环境（正弦 / 随机振动），测试纸箱结构稳定性。
(3) 特点：频率范围 1~200Hz，可自定义振动谱图（如公路 “路谱图”）。
(4) 适用范围：运输过程中纸箱抗振动性能检测。
(5) 影响测试结果的因素：振动参数匹配性。参数与实际运输环境不符（如频率、振幅偏差），会导致测试失去代表性。
4. 油墨脱色耐磨擦测试仪
(1) 测试方法标准：GB/T 7706-2008 凸版装潢印刷品
(2) 原理：通过摩擦头以设定压力和速度对印刷后的试样表面进行往复摩擦，收集摩擦后脱落的油墨量，评估油墨涂层的耐磨及抗脱色性能。
(3) 特点：摩擦压力可调（通常 5-50N），摩擦次数可精确设定（1-1000 次），配备高精度油墨收集与称重装置。
(4) 适用范围：彩印瓦楞纸箱、涂布箱纸板等印刷品的油墨附着牢度检测，尤其适用于食品、日化等对印刷外观要求高的包装产品。
(5) 影响测试结果的因素：摩擦压力与速度稳定性。压力不均或速度波动会导致摩擦强度不一致，使油墨脱色量测定失真，需定期校准压力传感器和传动系统。
5. 夹抱试验机
(1) 测试方法标准：ISTA2
(2) 原理：模拟叉车等设备夹抱动作，通过夹臂对瓦楞纸箱施加一定的夹持力和夹持时间，观察纸箱的变形、破损及内部产品的保护情况。
(3) 特点：夹臂压力可调范围广（通常 0-50kN），夹持时间可精确设定（0-300s），能真实模拟物流环节中的夹抱操作。
(4) 适用范围：各类瓦楞纸箱在仓储、运输过程中抗夹抱能力的检测，尤其适用于大型、重型瓦楞纸箱。
(5) 影响测试结果的因素：夹持力大小与分布。夹持力不均匀会导致纸箱局部受力过大而提前破损，需确保夹臂平行度和压力传感器精度。
二、仪器设备选型要点及注意事项
（一）标准匹配性
优先选择符合目标市场标准的设备，例如：国内检测需满足 GB/T 6546（边压）、GB/T 1539（耐破）；出口产品需兼容 TAPPI（美国）、ISO（欧盟）或者ISTA等标准要求。
（二）精度与重复性
关键设备（如压缩仪、耐破仪或抗压试验机）的示值误差需≤±1%、分辨力在0.01、重复性误差≤2%，确保测试数据稳定性和可靠性。
（三）操作兼容性
针对企业产品特点选型：如重型纸箱企业需配置大吨位抗压试验机（≥50kN），彩箱企业需侧重印刷性能检测设备（如粗糙度仪、IGT印刷适应试验机、色差计、光泽度仪等）。
（四）维护与校准
定期校准易损部件（如耐破仪胶膜、压缩仪等的力值准校准），按 JJF 1059.1 规范进行计量溯源，避免因设备老化导致误差。

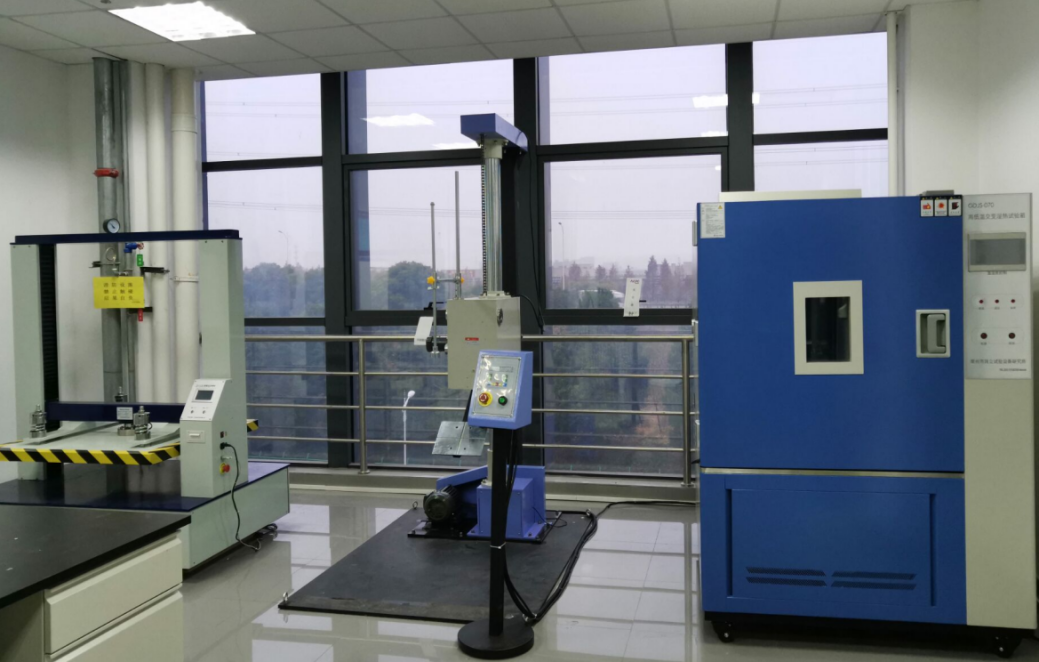

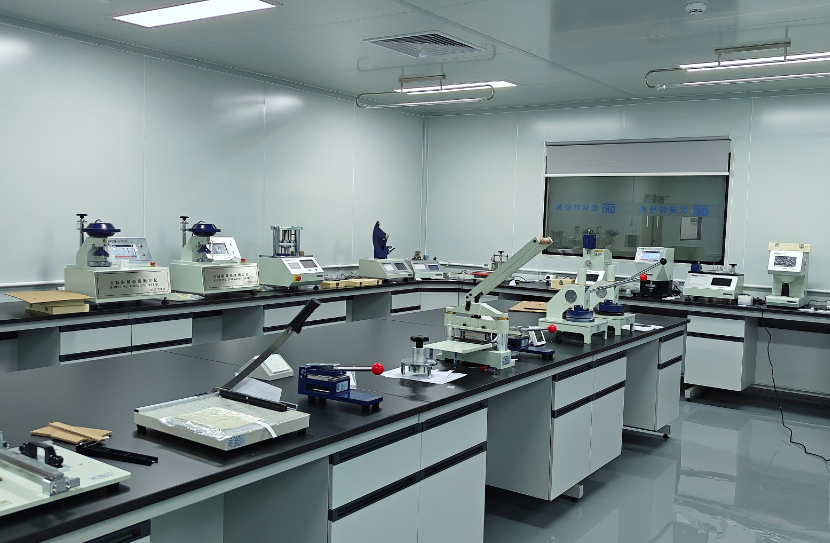

三、案例分享：某企业智能检测中心提升质量管控
某大型纸箱企业为满足出口订单需求，引进智能检测中心，配置如下设备：核心设备：全自动压缩测试线（兼容边压、环压、抗压测试）、IGT 印刷质量检测仪、温湿度一体化试验箱。
改进措施：
1) 通过设备联动，采购品享PNQMS200品质管理系统，实现原纸-瓦楞纸板-成品纸箱的全流程质量物理指标数据追溯，将纸板边压强度测试误差从±5%降至±2%；
2) 采用智能算法修正环境温湿度对测试的影响，使耐破强度检测稳定性提升 40%。
成效：产品合格率从 88% 提升至 99%，成功通过沃尔玛、亚马逊等国际零售终端品牌商的包装质量认证。
四、结论
瓦楞纸箱的质量管控对于企业降低流通损耗、提升市场竞争力至关重要。通过对物理性能、强度性能及环境与印刷性能检测设备的全面了解，企业能够依据自身产品特点和目标市场标准，科学选型合适的检测设备。同时，注重设备的精度与重复性、操作兼容性以及定期的维护与校准，可确保检测数据的可靠性。从某企业智能检测中心的成功案例可以看出，科学选型与规范应用检测设备能够显著提升产品合格率，助力企业通过国际认证，在市场竞争中占据优势。纸包装行业人员应充分掌握检测设备的选型与应用知识，不断提升企业的质量管控水平。
本2025年9月，发表于《纸箱世界》杂志——第191期，P74-78，品享技术专栏
