从广义上讲，“纸”可以用于描述纸张和纸板。纸与纸板的主要差别在于它们的厚度或定量。但在有些情况下也根据其特征或最终用途来区别。例如，某些定量较低的材料，如折叠盒用纸板，一般归类于“纸板”，而另一些定量较高的材料，如吸墨纸、油毡原纸和制图纸，一般则归类于“纸”。
纸与纸板的厚度是指将其置于两测量面间承受一定的压力，从而测量出的纸与纸板两表面间的距离，其结果以毫米或微米表示。一般厚度随着定量的增大而加厚。而紧度是单位体积纸和纸板的质量，以克每立方厘米表示。紧度反映纸页纤维结合的紧密程度，当定量一定时，厚度越小，紧度越大，其强度性能如抗张强度、耐破强度也相应增大。
纸与纸板具有弹性，厚度的测量受到压强（即测量头面积、压力）和测试时间的影响，厚度随着测量头面积的增大而变大；随着压力的增大而变小，并趋于一定值；测量时间越长，厚度越小。纸和纸板厚度测定仪应满足如下三个参数：
(1) 接触压力：（100±10）kPa；
(2) 接触面积：（200±5）mm2；
(3) 测量头下降速度：≤3mm/s。
纸与纸板的厚度按GB/T 451.3-2002《纸和纸板厚度的测定》进行测定，该标准等同采用ISO 534:1988。紧度是通过定量和厚度的计算获得的。
1、 测试仪器及方法标准
QB/T 1055、GB/T 451.3、ISO 534
2、 测试目的
纸与纸板的厚度会影响纸张和纸板的许多性能，通过测量，对纸与纸板厚薄程度进行定量评价，保证纸与纸板厚薄均匀一致。同时，一定的纸和纸板厚度下，可以降低定量，减少纤维用量，达到节约成本的目的。紧度是根据定量和厚度计算而来，“紧度”大，纸的挺度好，做出的纸箱戳穿强度、耐破度、耐折度、耐压强度就高；“紧度”小，纸的挺度差，做出的纸箱强度指标就低。
3、 测试原理和设备结构
本仪器测试原理可简述为：在规定的静态负荷下，用符合精度要求的厚度计，根据试验要求测量出单张纸页或一叠纸页的厚度，分别以单层厚度或层积厚度来表示结果。根据纸或纸板的定量和单层厚度或层积厚度，分别计算出单层紧度或层积紧度。
厚度仪装有两个互相平行的圆形测量面，一个测量面被固定，另一个测量面能沿其垂直方向移动，其直径为（16.00.5)mm。当厚度计的读数为零时，较小的测量面的整个平面应与较大测量面完全接触。将纸或纸板放入两测量面间进行测量。测量过程中测量面间的压力应为（100士10)kPa，采用恒定荷重的方法，以确保两测量面间的压力均匀，偏差应在规定范围内。其他国家的标准也有采用其他压力进行测量的，美国标准TAPPI T411 om规定其压力为（50士2)kPa。
本仪器（以PN-PT6F智能机型为例）由机械传动、硬件电路、传感器、显示屏及测量控制等部件组成。其外形结构如图1所示。

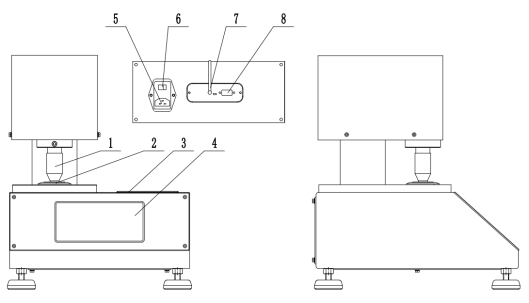

1－测量头 2-量砧 3－打印机 4－显示屏 5－电源插座 6－开关 7－天线 8－串口
图1纸与纸板厚度测定仪结构示意图
4、试样的采取、处理及试样的准备
按照国标GB/T 450和GB/T 10739进行试样的采取和处理，避免有褶皱、折痕、裂缝或其他可能影响结果的缺陷的区域。根据ISO 534:2011的规定，单层厚度和层积厚度有尺寸要求，其中层积厚度有测量位置要求。
4.1 单层厚度
试样尺寸至少60mm×60mm，测量纸板时，试样尺寸不应超过100mm×100mm。至少准备20个试样。
4.2 层积厚度
试样尺寸最好尺寸为200mm×250mm，即200mm尺寸是纵向（见图2)。如果试样较小，试样尺寸至少为150mm×150mm。
图2 层级厚度的测量位置
一叠10张，形成测试件；每张纸应朝向相同的方向，即同样的面向上且尺寸相同。每张纸都应该是独立的。准备至少四个测试件，并确保每个测试件的数量和尺寸是一样的。
5、试验步骤及方法
5.1 单层厚度
在规定的大气条件下进行测试，每个试样测量1个点。
首先调好仪器零点。将试样水平地放入仪器的两个平面之间，距离试样边缘最小距离至少20mm。测量时应轻轻地以低于3mm/min的速度将活动平面压在试样上，以避免产生任何冲击作用，并保证试片与厚度仪测量平面的平行。当示值稳定但要在试样被“压陷”下去前读数，通常（1～2）s内完成读数，应避免人为对厚度仪施加任何压力。重复上述步骤测试其余试样。
5.2 层积厚度
在规定的大气条件下进行测试，每个试样测量5个点（国标3个点）。
首先调好仪器零点。将试样件水平地放入仪器的两个平面之间，距离边缘（40～80）mm。测量时应轻轻地以低于3mm/min的速度将活动平面压在试样件上，以避免产生任何冲击作用，并保证试片与厚度仪测量平面的平行。当示值稳定但要在试样件被“压陷”下去前读数，通常（1～2）s内完成读数，应避免人为对厚度仪施加任何压力。重复上述步骤测试其余试样件。
图3 瓦楞纸板厚度测试设备
6、结果计算分析
6.1 厚度
计算每片试样的厚度平均值，得到单层厚度。计算多层厚度的平均值，再除以层数，得到层积厚度。厚度均以毫米（mm）表示。
6.2 紧度
计算紧度D，单位为克每立方厘米（g/cm3），由式（1）计算得出：
式中：
7、可能的错误操作及误差来源
7.1 可能的错误操作
7.1.1 开机直接测。
电子仪器，测量前要预热30min以上，使内部电子器件达到热稳定平衡。
7.1.2 不清洁测量面，直接测。
少量尘埃一开始可能不会影响读数，但累积到一定程度就造成测试结果不准确。如果测量面上有灰尘，进行清零，将会造成测量结果偏低，一个灰尘的零点偏移可达到5微米。所以，测量面一定要保持清洁。
7.1.3 用游标卡尺直接测量多张来判断厚度
用游标卡尺直接测量多张厚度，然后除以张数得到单层厚度，这样测定时数值会偏低。在进行厚度测定时是在一定压力下测定的，并且要选择多点接触测定取平均值。
7.1.4 厚度块规应单个使用，不能组合使用
在测量示值的重复性误差、示值误差时，在检查测量面的平行度时，厚度块规均应单个使用，不能组合使用。为了减少块规的磨损，保证块规的使用精度。
7.2 主要误差来源
压力测量系统校准不准确。本仪器为高精密电子产品，使用一段时间后，因为电子元器件及传感器具的性能变化，测试准确度有一定要漂移，从而会影响测试结果，要定期对仪器进行校准。
本文2023年7月，发表于《纸箱世界》杂志
